پکیج پمپ آب خورشیدی تیسو پلاس با توان ۱۲.۵ اسببخار (۹۲۰۰ وات)، یک سیستم صنعتی فوقپرقدرت برای پمپاژ آب با دبی بالا از چاههای عمیق تا عمق ۱۷۵ متر طراحی شده است. این پکیج با بهرهگیری از بیست پنل خورشیدی ۶۰۰ واتی و کنترلکننده پیشرفته با MPPT در بازه ولتاژ ۵۵۰ ولت DC، یکی از قدرتمندترین گزینههای موجود برای پروژههای بزرگ آبرسانی، کشاورزی صنعتی و مجتمعهای مسکونی پرجمعیت در مناطق دور از شبکه برق محسوب میشود.
بر اساس مشخصات فنی محصولات مشابه در بازار، این پکیج حداکثر دبی ۳۶ مترمکعب بر ساعت را ارائه میدهد . همچنین با قابلیت اتصال هیبریدی به شبکه برق ۳۸۰ ولت AC، عملکردی بیوقفه را در تمام ساعات شبانهروز تضمین میکند .
اجزای پکیج
۱. بیست پنل خورشیدی ۶۰۰ وات
مجموع توان ۱۲۰۰۰ وات، تولید برق DC با راندمان بالا. این تعداد پنل با توان بالا، انرژی کافی برای راهاندازی پمپ در عمق ۱۷۵ متر با دبی مناسب را فراهم میکند و ذخیرهی توان مناسبی برای عملکرد پایدار سیستم در ساعات ابری، غبارآلود و کمنور روز دارد. طبق استانداردهای طراحی سیستمهای پمپ خورشیدی، توان پنلها باید حداقل ۱.۳ برابر توان پمپ باشد که این پکیج با نسبت ۱.۳، این الزام را برآورده میکند .
۲. کنترلکننده هوشمند با فناوری MPPT (بازه ولتاژ ۵۵۰ ولت DC)
تبدیل و بهینهسازی توان پنلها با ولتاژ ورودی بالا. این کنترلکننده با راندمان MPPT بالا، حداکثر توان را از پنلها استخراج میکند. استارت نرم جهت جلوگیری از ضربه قوچ و افزایش چشمگیر طول عمر پمپ. حفاظت کامل در برابر ولتاژ پایین/بالا، اتصال کوتاه، اضافهبار، خشککاری پمپ و دمای بالا . دارای نمایشگر دیجیتال پیشرفته برای مانیتورینگ لحظهای. قابلیت اتصال به شبکه برق ۳۸۰ ولت AC و ژنراتور پشتیبان برای عملکرد ۲۴ ساعته .
۳. پمپ شناور ۱۲.۵ اسببخار (۹۲۰۰ وات) – عمق ۱۷۵ متر – اتصال ۳ اینچ
بدنه استیل ضدزنگ درجه یک با مقاومت بالا در برابر خوردگی و سایش، طراحی شده برای چاههای عمیق با دبی بالا . پمپ از نوع چندمرحلهای (Multistage) با چندین پروانه سری، قادر به تولید فشار مورد نیاز برای عمق ۱۷۵ متر است . قطر لوله ۳ اینچ برای پمپاژ آب با دبی مطلوب در عمق زیاد بهینهسازی شده و افت فشار اصطکاکی را به حداقل میرساند. موتور از نوع براشلس (Brushless) با راندمان بالا و طول عمر بسیار زیاد .
عملکرد و دبی
سیستمهای پمپ خورشیدی با سه پارامتر اصلی دبی (Flow Rate)، هد (Head) و توان مصرفی تعریف میشوند . برای این پکیج با توجه به توان ۹۲۰۰ وات، عمق ۱۷۵ متر و قطر لوله ۳ اینچ:
حداکثر دبی (Qmax): ۳۶ مترمکعب در ساعت
دبی در عمق ۱۷۵ متر: حدود ۲۰ مترمکعب در ساعت
دبی در عمق ۱۲۰ متر: حدود ۳۰ مترمکعب در ساعت
برای محاسبه دقیقتر، باید هد دینامیک کل (TDH) محاسبه شود که مجموع سه جزء است: هد ایستا (فاصله عمودی از سطح آب تا محل تخلیه)، هد فشاری (فشار مورد نیاز در خروجی که هر ۰.۱ مگاپاسکال معادل ۱۰ متر هد است) و هد اصطکاکی (افت فشار ناشی از لولهها و اتصالات که برای هر ۱۰۰ متر لوله حدود ۱۰ متر برآورد میشود) . هد پمپ باید حدود ۱.۱۵ تا ۱.۲ برابر TDH محاسبهشده باشد تا عملکرد مطلوب تضمین شود .
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| توان پمپ | ۹۲۰۰ وات (۱۲.۵ اسببخار) |
| حداکثر عمق پمپاژ (هد) | ۱۷۵ متر |
| قطر لوله خروجی | ۳ اینچ |
| نوع پمپ | شناور چندمرحلهای (Multistage Submersible) |
| تعداد و توان پنل | ۲۰ عدد × ۶۰۰ وات |
| مجموع توان پنلها | ۱۲۰۰۰ وات |
| تکنولوژی کنترلکننده | MPPT (ردیابی نقطه حداکثر توان) |
| ولتاژ کاری MPPT | ۵۵۰ ولت DC |
| ولتاژ پشتیبان | ۳۸۰ ولت AC (هیبریدی) |
| نوع موتور | براشلس (Brushless) |
| جنس بدنه | استیل ضدزنگ |
| حداکثر دبی | ۳۶ مترمکعب بر ساعت |
مزایا
توان بالا و عمق مناسب – مناسب برای چاههای عمیق تا ۱۷۵ متر با دبی بالا
قطر لوله ۳ اینچ – کاهش افت اصطکاکی و افزایش راندمان پمپاژ
بیست پنل ۶۰۰ واتی – مجموع ۱۲۰۰۰ وات، تأمین توان پایدار حتی در شرایط نوری نامطلوب
ولتاژ ۵۵۰ ولت DC – کاهش چشمگیر تلفات انرژی در مسیر انتقال طولانی
سیستم هیبریدی – امکان استفاده همزمان از برق خورشیدی و برق شهری (۳۸۰ ولت AC) برای عملکرد ۲۴ ساعته
مستقل از برق شهری – حذف کامل قبوض برق و هزینههای کابلکشی در حالت خورشیدی
هزینه نگهداری بسیار پایین – موتور براشلس با طول عمر بالا
حفاظتهای هوشمند کامل – حفاظت در برابر ولتاژ پایین/بالا، اضافهبار، اتصال کوتاه، خشککاری و دمای بالا
تنظیم خودکار سرعت – بر اساس شدت نور خورشید برای بهینهسازی مصرف انرژی
کاربردها
آبیاری زمینهای کشاورزی وسیع و باغهای بزرگ
تأمین آب دامداریهای صنعتی بسیار بزرگ (بیش از ۳۰۰ رأس گاو)
تأمین آب شرب روستاها و مجتمعهای مسکونی پرجمعیت
پروژههای فضای سبز شهری و گلخانههای صنعتی
مصارف صنعتی و معدنی در مناطق دور از شبکه برق
سیستمهای آبیاری تحت فشار و بارانی با سطح پوشش بالا
نکات مهم در نصب
محاسبه هد دینامیک کل (TDH): برای پمپاژ موفق در عمق ۱۷۵ متر، محاسبه دقیق TDH ضروری است. هد پمپ باید حدود ۱.۱۵ تا ۱.۲ برابر TDH محاسبهشده باشد .
افت اصطکاکی در لولهها: با توجه به عمق زیاد و طول لوله، افت فشار ناشی از اصطکاک قابل توجه است. برای هر ۱۰۰ متر لوله، حدود ۱۰ متر هد اصطکاکی در نظر گرفته میشود . استفاده از لوله با قطر ۳ اینچ به کاهش این افت کمک میکند.
آرایش پنلها: برای دستیابی به ولتاژ ۵۵۰ ولت MPPT، پنلها باید بهصورت سری-موازی مناسب متصل شوند.
مخزن ذخیره آب: استفاده از مخزن ذخیره در سطح زمین، بهرهوری سیستم را به حداکثر میرساند و آب را برای استفاده در شبانهروز ذخیره میکند .
موقعیتیابی پنلها: پنلها باید در محلی با حداکثر تابش مستقیم خورشید و بدون سایهافکنی نصب شوند .

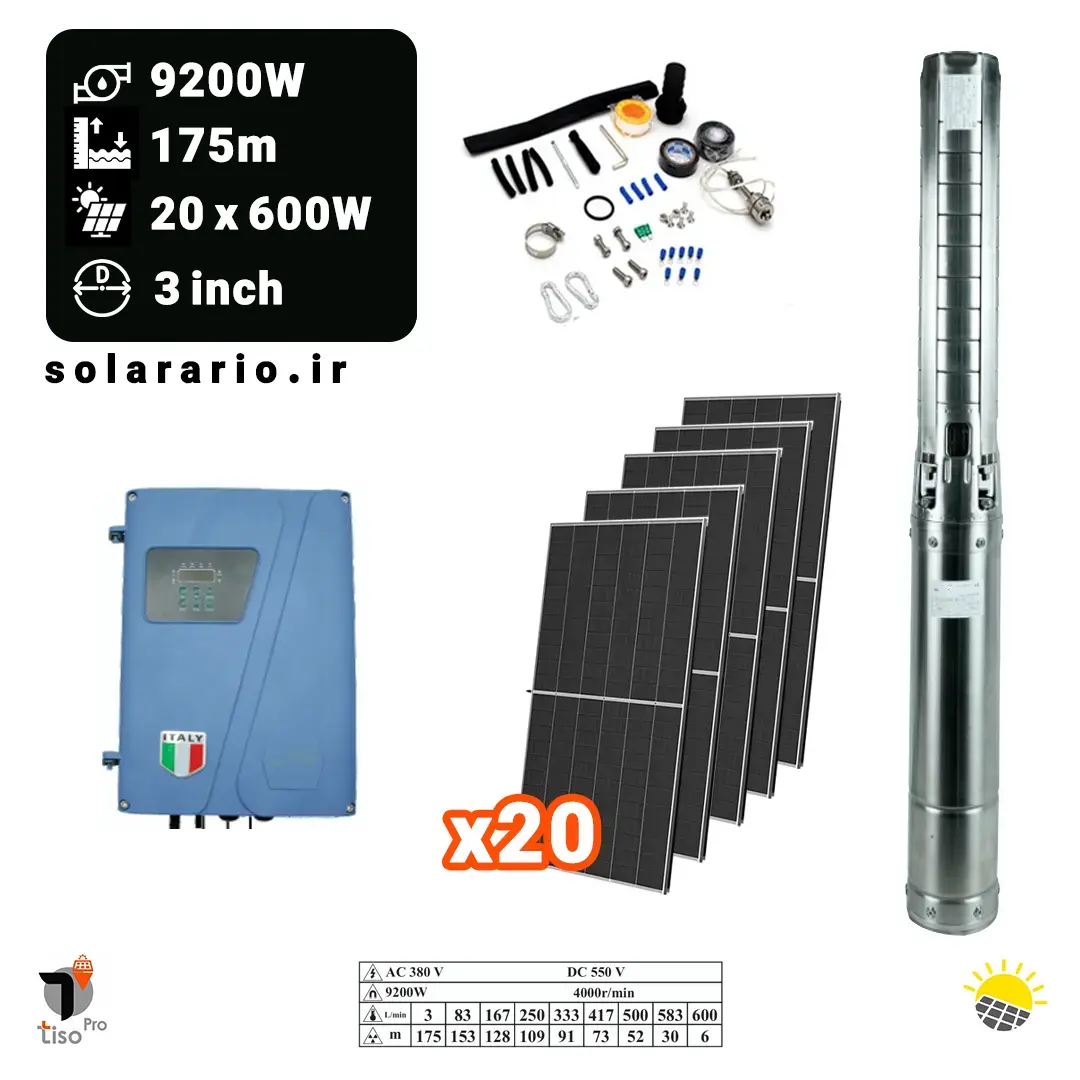

محتویات جعبه
۱. پمپ شناور ۹۲۰۰ وات (۱۲.۵ اسببخار) به همراه کابل مخصوص
۲. بیست عدد پنل خورشیدی ۶۰۰ وات
۳. کنترلکننده هوشمند MPPT با ولتاژ ۵۵۰ ولت DC و نمایشگر دیجیتال پیشرفته
۴. کابلهای اتصال ضدآب
۵. تجهیزات نصب کامل (پایه، پیچ، مهره، براکت)
۶. دفترچه راهنمای فارسی جامع
جمعبندی
پکیج تیسو پلاس ۱۲.۵ اسببخار با ترکیب پمپ شناور چندمرحلهای پرقدرت با دبی ۳۶ مترمکعب بر ساعت در عمق ۱۷۵ متر، بیست پنل ۶۰۰ واتی باکیفیت و کنترلکننده هوشمند با ولتاژ ۵۵۰ ولت، یک راهکار جامع، مطمئن و اقتصادی برای تأمین آب با دبی بالا از چاههای عمیق است. این سیستم با قطر لوله ۳ اینچ و قابلیت اتصال هیبریدی به شبکه برق ۳۸۰ ولت AC، نیازهای سنگین کشاورزی صنعتی، دامداری و آبرسانی شهری را به بهترین شکل ممکن تأمین میکند و با حذف هزینههای سوخت و برق در حالت خورشیدی، در بلندمدت سرمایهگذاری بسیار مقرونبهصرفهای محسوب میشود.
