معرفی محصول
پکیج پمپ آب خورشیدی تیسو پلاس با توان ۱۰ اسببخار (۷۵۰۰ وات)، یک سیستم صنعتی فوقپرقدرت برای پمپاژ آب از چاههای بسیار عمیق تا عمق ۲۷۰ متر طراحی شده است. این پکیج با بهرهگیری از شانزده پنل خورشیدی ۶۰۰ واتی و کنترلکننده پیشرفته با MPPT در بازه ولتاژ ۵۵۰ ولت DC، یکی از قدرتمندترین گزینههای موجود برای پروژههای بزرگ آبرسانی، کشاورزی صنعتی، مجتمعهای مسکونی پرجمعیت و پروژههای معدنی در مناطق دور از شبکه برق محسوب میشود.
برای پمپاژ در چنین عمق بالایی، استفاده از پمپهای چندمرحلهای (Multistage) ضروری است. این پمپها با داشتن چندین پروانه که بهصورت سری قرار گرفتهاند، فشار مورد نیاز برای عبور از عمق ۲۷۰ متر را تأمین میکنند . قطر لوله ۲ اینچ در این پکیج، تعادلی مناسب بین کاهش افت فشار اصطکاکی و حفظ دبی مطلوب در عمق زیاد ایجاد کرده است.

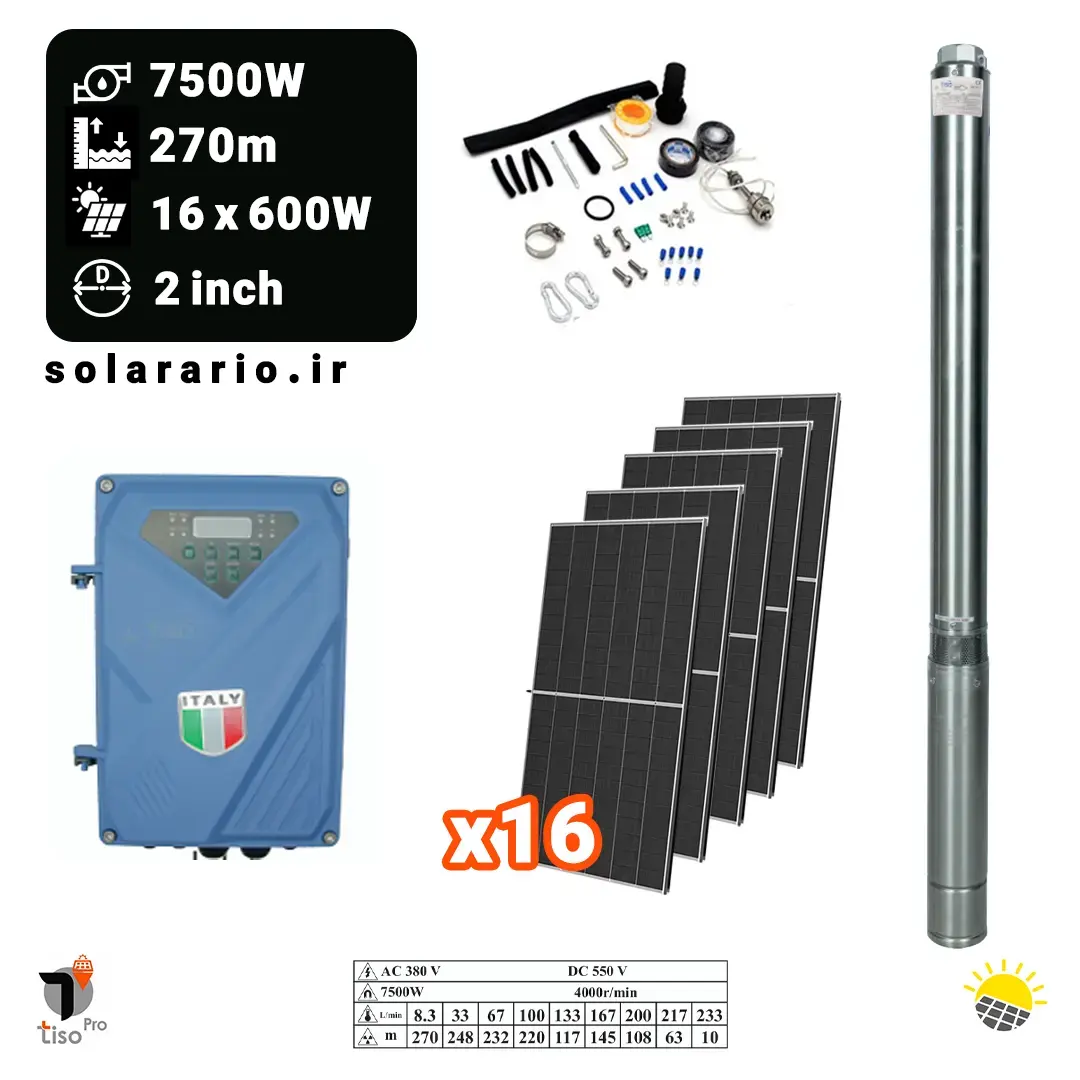

اجزای پکیج
۱. شانزده پنل خورشیدی ۶۰۰ وات
مجموع توان ۹۶۰۰ وات، تولید برق DC با راندمان بالا. این تعداد پنل با توان بالا، انرژی کافی برای راهاندازی پمپ در عمق ۲۷۰ متر را فراهم میکند و ذخیرهی توان مناسبی برای عملکرد پایدار سیستم در ساعات ابری، غبارآلود و کمنور روز دارد. پنلها با آرایش سری-موازی مناسب به ولتاژ ۵۵۰ ولت دسترسی پیدا میکنند.
۲. کنترلکننده هوشمند با فناوری MPPT (بازه ولتاژ ۵۵۰ ولت DC)
تبدیل و بهینهسازی توان پنلها با ولتاژ ورودی بالا. این کنترلکننده با راندمان MPPT بیش از ۹۹٪، حداکثر توان را از پنلها استخراج میکند . استارت نرم جهت جلوگیری از ضربه قوچ و افزایش چشمگیر طول عمر پمپ. حفاظت کامل در برابر ولتاژ پایین/بالا، اتصال کوتاه، اضافهبار، خشککاری پمپ و دمای بالا. دارای نمایشگر دیجیتال پیشرفته برای مانیتورینگ لحظهای. قابلیت اتصال هیبریدی به شبکه برق و ژنراتور پشتیبان برای عملکرد ۲۴ ساعته .

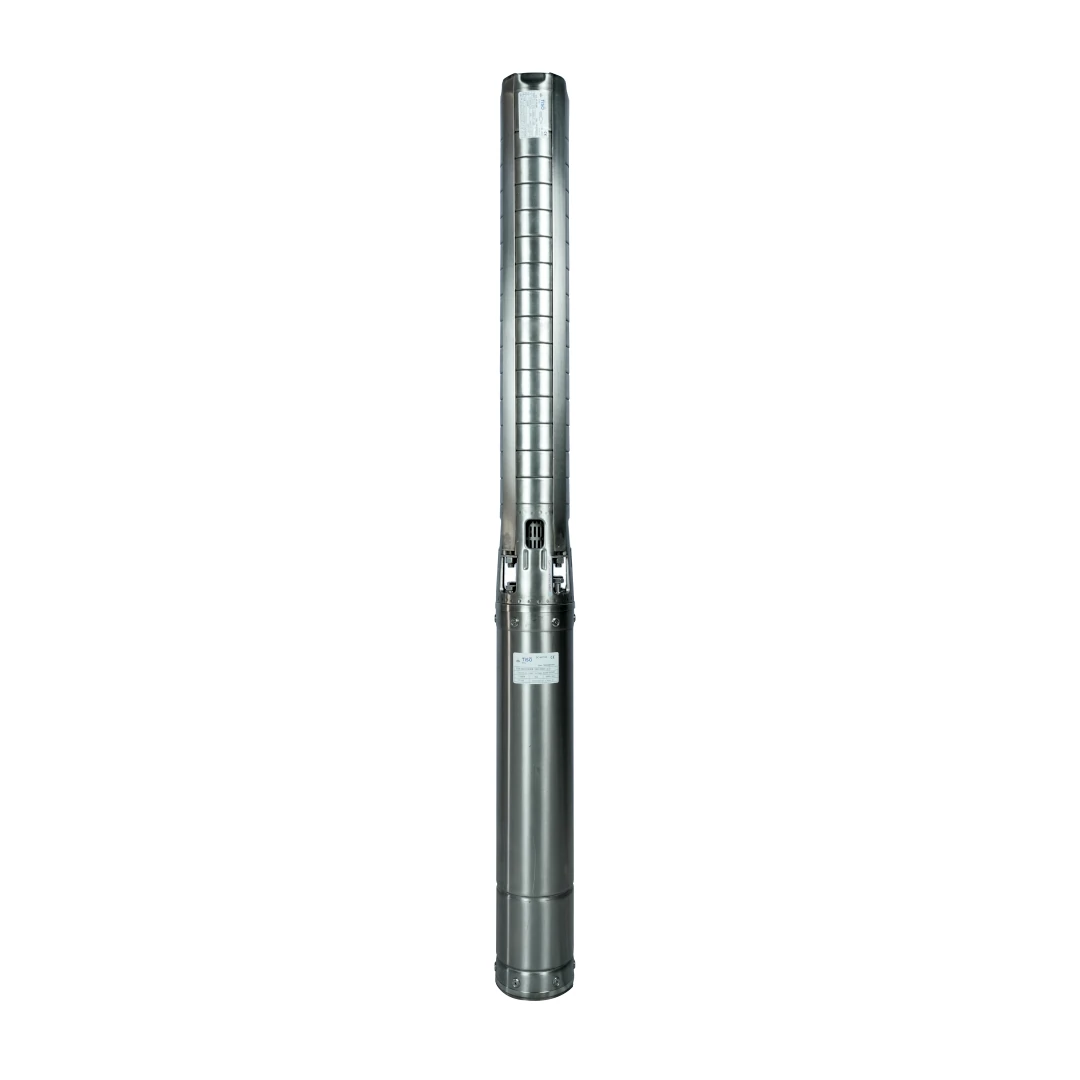

۳. پمپ شناور ۱۰ اسببخار (۷۵۰۰ وات) – عمق ۲۷۰ متر – اتصال ۲ اینچ
بدنه استیل ضدزنگ درجه یک با مقاومت بالا در برابر خوردگی و سایش، طراحی شده برای چاههای فوقعمیق با فشار بسیار بالا. پمپ از نوع چندمرحلهای (Multistage) با چندین پروانه سری، قادر به تولید فشار مورد نیاز برای عمق ۲۷۰ متر است . قطر لوله ۲ اینچ برای پمپاژ آب با دبی مناسب در عمق زیاد بهینهسازی شده است. موتور از نوع براشلس (Brushless) با راندمان بالا و طول عمر بسیار زیاد.
عملکرد و دبی
سیستمهای پمپ خورشیدی با سه پارامتر اصلی دبی (Flow Rate)، هد (Head) و توان مصرفی تعریف میشوند . برای این پکیج با توجه به توان ۷۵۰۰ وات، عمق ۲۷۰ متر و قطر لوله ۲ اینچ:
حداکثر دبی (Qmax): حدود ۳۰ تا ۳۵ مترمکعب در ساعت (در کمترین عمق)
دبی در عمق ۲۷۰ متر: حدود ۴ تا ۶ مترمکعب در ساعت
برای محاسبه دقیقتر، باید هد دینامیک کل (TDH) محاسبه شود که مجموع سه جزء است: هد ایستا (فاصله عمودی از سطح آب تا محل تخلیه)، هد فشاری (فشار مورد نیاز در خروجی) و هد اصطکاکی (افت فشار ناشی از لولهها و اتصالات) . برای هر ۱۰۰ متر لوله، حدود ۱۰ متر هد اصطکاکی در نظر گرفته میشود که در عمق ۲۷۰ متری قابل توجه است . همچنین استفاده از فشار شکن یا مخزن تحت فشار نیاز به هد اضافی دارد (هر ۰.۱ مگاپاسکال معادل ۱۰ متر هد) . هد پمپ باید حدود ۱.۱۵ تا ۱.۲ برابر TDH محاسبهشده باشد تا عملکرد مطلوب تضمین شود .
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| توان پمپ | ۷۵۰۰ وات (۱۰ اسببخار) |
| حداکثر عمق پمپاژ (هد) | ۲۷۰ متر |
| قطر لوله خروجی | ۲ اینچ |
| نوع پمپ | شناور چندمرحلهای (Multistage Submersible) |
| تعداد و توان پنل | ۱۶ عدد × ۶۰۰ وات |
| مجموع توان پنلها | ۹۶۰۰ وات |
| تکنولوژی کنترلکننده | MPPT (ردیابی نقطه حداکثر توان) |
| ولتاژ کاری MPPT | ۵۵۰ ولت DC |
| راندمان MPPT | > ۹۹٪ |
| نوع موتور | براشلس (Brushless) |
| جنس بدنه | استیل ضدزنگ |
| دبی در عمق ۲۷۰ متر | ~ ۴-۶ مترمکعب بر ساعت |
مزایا
توان بالا و عمق فوقالعاده زیاد – مناسب برای چاههای عمیق تا ۲۷۰ متر با فشار بالا
قطر لوله ۲ اینچ – طراحی بهینه برای پمپاژ در عمق زیاد با دبی مناسب و کاهش افت اصطکاکی
شانزده پنل ۶۰۰ واتی – مجموع ۹۶۰۰ وات، تأمین توان پایدار حتی در شرایط نوری نامطلوب
ولتاژ ۵۵۰ ولت DC – کاهش چشمگیر تلفات انرژی در مسیر انتقال طولانی
راندمان MPPT بالا (>۹۹%) – استخراج حداکثر توان از پنلها در هر شرایط نوری
مستقل از برق شهری – حذف کامل قبوض برق و هزینههای کابلکشی
هزینه نگهداری بسیار پایین – موتور براشلس با طول عمر بالا
حفاظتهای هوشمند کامل – حفاظت در برابر ولتاژ پایین/بالا، اضافهبار، اتصال کوتاه، خشککاری و دمای بالا
قابلیت اتصال هیبریدی – امکان استفاده همزمان از برق خورشیدی و برق شهری (۳۸۰ ولت AC) برای عملکرد ۲۴ ساعته
کاربردها
تأمین آب از چاههای فوقعمیق در مناطق کوهستانی و مرتفع
آبیاری زمینهای کشاورزی بزرگ با فشار بالا
تأمین آب دامداریهای صنعتی بسیار بزرگ (بیش از ۳۰۰ رأس گاو)
تأمین آب شرب روستاها و مجتمعهای مسکونی پرجمعیت
پروژههای فضای سبز شهری و گلخانههای صنعتی
مصارف صنعتی و معدنی در مناطق دور از شبکه برق
نکات مهم در نصب
محاسبه هد دینامیک کل (TDH): برای پمپاژ موفق در عمق ۲۷۰ متر، محاسبه دقیق TDH ضروری است. هد پمپ باید حدود ۱.۱۵ تا ۱.۲ برابر TDH محاسبهشده باشد تا عملکرد مطلوب تضمین شود .
افت اصطکاکی در لولهها: با توجه به عمق زیاد و طول لوله، افت فشار ناشی از اصطکاک قابل توجه است. برای هر ۱۰۰ متر لوله، حدود ۱۰ متر هد اصطکاکی در نظر گرفته میشود . استفاده از لوله با قطر مناسب (۲ اینچ) به کاهش این افت کمک میکند.
آرایش پنلها: برای دستیابی به ولتاژ ۵۵۰ ولت MPPT، پنلها باید بهصورت سری-موازی مناسب متصل شوند .
مخزن ذخیره آب: استفاده از مخزن ذخیره در سطح زمین، بهرهوری سیستم را به حداکثر میرساند و آب را برای استفاده در شبانهروز ذخیره میکند.
موقعیتیابی پنلها: پنلها باید در محلی با حداکثر تابش مستقیم خورشید و بدون سایهافکنی نصب شوند.
محتویات جعبه
۱. پمپ شناور ۷۵۰۰ وات (۱۰ اسببخار) به همراه کابل مخصوص
۲. شانزده عدد پنل خورشیدی ۶۰۰ وات
۳. کنترلکننده هوشمند MPPT با ولتاژ ۵۵۰ ولت DC و نمایشگر دیجیتال پیشرفته
۴. کابلهای اتصال ضدآب
۵. تجهیزات نصب کامل (پایه، پیچ، مهره، براکت)
۶. دفترچه راهنمای فارسی جامع
جمعبندی
پکیج تیسو پلاس ۱۰ اسببخار با ترکیب پمپ شناور چندمرحلهای پرقدرت مناسب عمق ۲۷۰ متر، شانزده پنل ۶۰۰ واتی باکیفیت و کنترلکننده هوشمند با ولتاژ ۵۵۰ ولت و راندمان MPPT بالای ۹۹٪، یک راهکار جامع، مطمئن و اقتصادی برای تأمین آب از چاههای فوقعمیق است. این سیستم با قطر لوله ۲ اینچ و فشار بالا، نیازهای سنگین کشاورزی، دامداری، آبرسانی شهری و صنعت را به بهترین شکل ممکن تأمین میکند و با قابلیت اتصال هیبریدی به شبکه برق، عملکردی بیوقفه را در تمام ساعات شبانهروز تضمین مینماید.
برای مشاوره تخصصی و خرید، با کارشناسان ما تماس بگیرید.
