معرفی محصول
پکیج پمپ آب خورشیدی تیسو پلاس با توان ۱۰ اسببخار (۷۵۰۰ وات)، یک سیستم صنعتی و فوقپرقدرت برای پمپاژ آب از چاههای عمیق تا عمق ۱۳۵ متر طراحی شده است. این پکیج با بهرهگیری از شانزده پنل خورشیدی ۶۰۰ واتی و کنترلکننده پیشرفته با MPPT در بازه ولتاژ ۵۵۰ ولت DC، یکی از قدرتمندترین گزینههای موجود برای پروژههای بزرگ آبرسانی، کشاورزی صنعتی، مجتمعهای مسکونی پرجمعیت و پروژههای معدنی و عمرانی در مناطق دور از شبکه برق محسوب میشود.
طبق دادههای محصولات مشابه در بازار، پمپهای ۱۰ اسببخار با هد ۱۳۵ متر و قطر ۳ اینچ، حداکثر دبی حدود ۳۶ مترمکعب بر ساعت را ارائه میدهند . با توجه به منحنی عملکرد، دبی در عمق ۱۳۵ متر حدود ۱۰ تا ۱۵ مترمکعب بر ساعت قابل پیشبینی است.
اجزای پکیج
۱. شانزده پنل خورشیدی ۶۰۰ وات
مجموع توان ۹۶۰۰ وات، تولید برق DC با راندمان بالا. این تعداد پنل با توان بالا، انرژی کافی برای راهاندازی پمپ در عمق ۱۳۵ متر را فراهم میکند و ذخیرهی توان مناسبی برای عملکرد پایدار سیستم در ساعات ابری، غبارآلود و کمنور روز دارد. پنلها با آرایش سری-موازی مناسب به ولتاژ ۵۵۰ ولت دسترسی پیدا میکنند.
۲. کنترلکننده هوشمند با فناوری MPPT (بازه ولتاژ ۵۵۰ ولت DC)
تبدیل و بهینهسازی توان پنلها با ولتاژ ورودی بالا. این کنترلکننده با راندمان MPPT بیش از ۹۹٪، حداکثر توان را از پنلها استخراج میکند . استارت نرم جهت جلوگیری از ضربه قوچ و افزایش چشمگیر طول عمر پمپ. حفاظت کامل در برابر ولتاژ پایین/بالا، اتصال کوتاه، اضافهبار، خشککاری پمپ و دمای بالا. دارای نمایشگر دیجیتال پیشرفته برای مانیتورینگ لحظهای. قابلیت اتصال به شبکه برق و ژنراتور پشتیبان برای عملکرد ۲۴ ساعته .

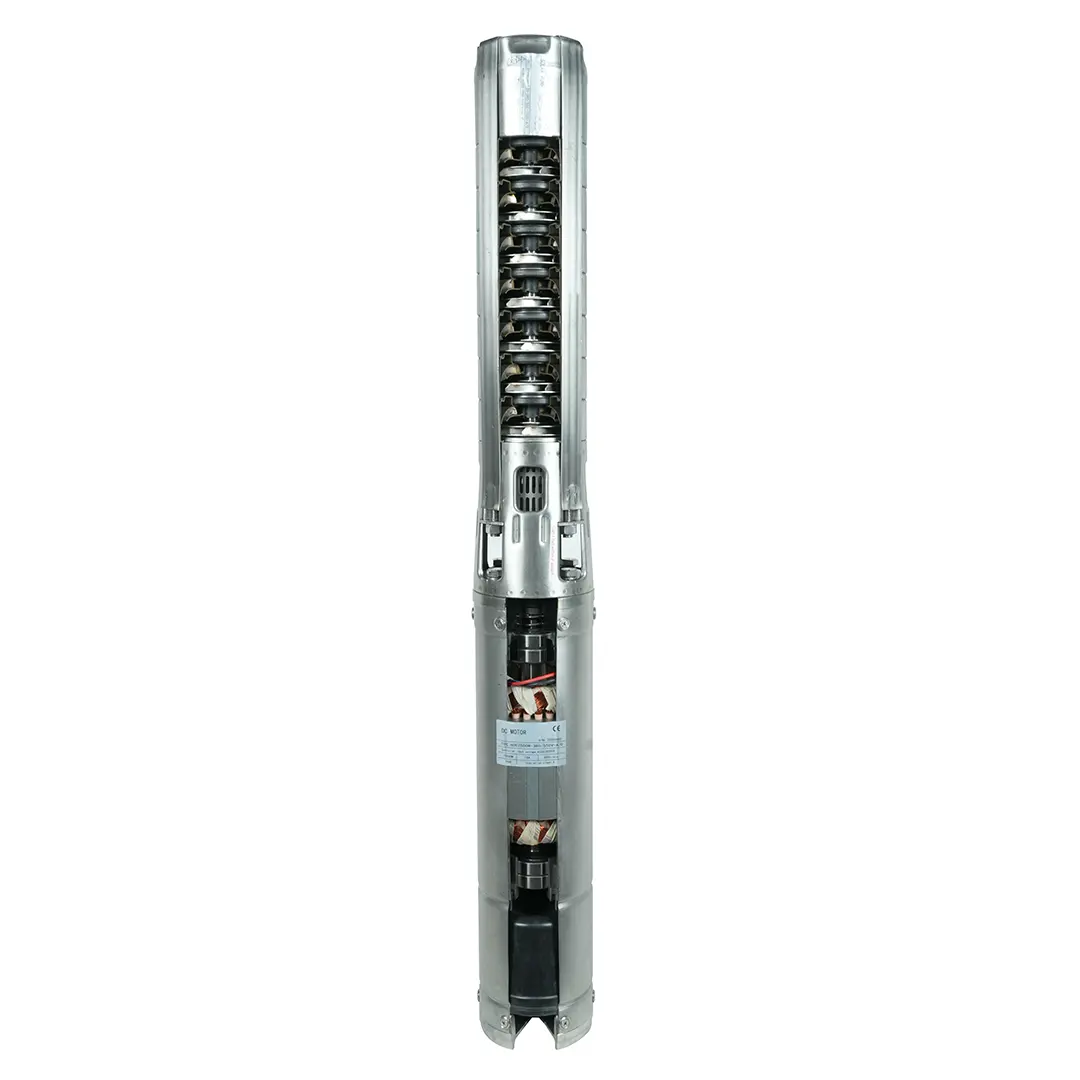

۳. پمپ شناور ۱۰ اسببخار (۷۵۰۰ وات) – عمق ۱۳۵ متر – اتصال ۳ اینچ
بدنه استیل ضدزنگ درجه یک با مقاومت بالا در برابر خوردگی و سایش، طراحی شده برای چاههای عمیق با دبی مناسب. قطر لوله ۳ اینچ برای پمپاژ آب با دبی مطلوب در عمق زیاد بهینهسازی شده است و افت فشار اصطکاکی را به حداقل میرساند . موتور از نوع براشلس (Brushless) با راندمان بالا و طول عمر بسیار زیاد.
عملکرد و دبی
سیستمهای پمپ خورشیدی با سه پارامتر اصلی دبی (Flow Rate)، هد (Head) و توان مصرفی تعریف میشوند . برای این پکیج با توجه به توان ۷۵۰۰ وات، عمق ۱۳۵ متر و قطر لوله ۳ اینچ:
حداکثر دبی (Qmax): حدود ۳۶ مترمکعب در ساعت
دبی در عمق ۱۳۵ متر: حدود ۱۰ تا ۱۵ مترمکعب در ساعت
برای محاسبه دقیقتر، باید هد دینامیک کل (TDH) محاسبه شود که شامل سه جزء است: هد ایستا (فاصله عمودی از سطح آب تا محل تخلیه)، هد فشاری (فشار مورد نیاز در خروجی) و هد اصطکاکی (افت فشار ناشی از لولهها و اتصالات) . هد پمپ باید همیشه از TDH سیستم بیشتر باشد تا پمپاژ موفق انجام شود .
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| توان پمپ | ۷۵۰۰ وات (۱۰ اسببخار) |
| حداکثر عمق پمپاژ (هد) | ۱۳۵ متر |
| قطر لوله خروجی | ۳ اینچ |
| نوع پمپ | شناور (Submersible) |
| تعداد و توان پنل | ۱۶ عدد × ۶۰۰ وات |
| مجموع توان پنلها | ۹۶۰۰ وات |
| تکنولوژی کنترلکننده | MPPT (ردیابی نقطه حداکثر توان) |
| ولتاژ کاری MPPT | ۵۵۰ ولت DC |
| راندمان MPPT | > ۹۹٪ |
| نوع موتور | براشلس (Brushless) |
| جنس بدنه | استیل ضدزنگ |
| حداکثر دبی | ~ ۳۶ مترمکعب بر ساعت |
مزایا
توان بالا و عمق زیاد – مناسب برای چاههای عمیق تا ۱۳۵ متر با دبی مناسب
قطر لوله ۳ اینچ – کاهش افت اصطکاکی و افزایش راندمان پمپاژ
شانزده پنل ۶۰۰ واتی – مجموع ۹۶۰۰ وات، تأمین توان پایدار حتی در شرایط نوری نامطلوب
ولتاژ ۵۵۰ ولت DC – کاهش چشمگیر تلفات انرژی در مسیر انتقال طولانی
راندمان MPPT بالا (>۹۹%) – استخراج حداکثر توان از پنلها در هر شرایط نوری
مستقل از برق شهری – حذف کامل قبوض برق و هزینههای کابلکشی
هزینه نگهداری بسیار پایین – موتور براشلس با طول عمر بالا
حفاظتهای هوشمند کامل – حفاظت در برابر ولتاژ پایین/بالا، اضافهبار، اتصال کوتاه، خشککاری و دمای بالا
قابلیت اتصال هیبریدی – امکان استفاده همزمان از برق خورشیدی و برق شهری (۳۸۰ ولت AC) برای عملکرد ۲۴ ساعته
پاک و بیصدا – بدون آلودگی صوتی و زیستمحیطی، کاملاً سبز و پایدار
کاربردها
تأمین آب از چاههای عمیق در مناطق کوهستانی و مرتفع
آبیاری زمینهای کشاورزی بزرگ با دبی مناسب
تأمین آب دامداریهای صنعتی بسیار بزرگ (بیش از ۳۰۰ رأس گاو)
تأمین آب شرب روستاها و مجتمعهای مسکونی پرجمعیت
پروژههای فضای سبز شهری و گلخانههای صنعتی
مصارف صنعتی و معدنی در مناطق دور از شبکه برق
نکات مهم در نصب
محاسبه هد دینامیک کل (TDH): برای پمپاژ موفق در عمق ۱۳۵ متر، محاسبه دقیق هد دینامیک کل ضروری است. هد پمپ باید حدود ۱.۱۵ تا ۱.۲ برابر TDH محاسبهشده باشد تا عملکرد مطلوب تضمین شود .
افت اصطکاکی در لولهها: با توجه به عمق زیاد و طول لوله، افت فشار ناشی از اصطکاک قابل توجه است. استفاده از لوله با قطر ۳ اینچ به کاهش این افت کمک میکند .
آرایش پنلها: برای دستیابی به ولتاژ ۵۵۰ ولت MPPT، پنلها باید بهصورت سری-موازی مناسب متصل شوند. کنترلکنندههای ۱۰ اسببخار معمولاً ولتاژ ورودی MPPT ۵۵۰ ولت را توصیه میکنند .
مخزن ذخیره آب: استفاده از مخزن ذخیره در سطح زمین، بهرهوری سیستم را به حداکثر میرساند و آب را برای استفاده در شبانهروز ذخیره میکند.
موقعیتیابی پنلها: پنلها باید در محلی با حداکثر تابش مستقیم خورشید و بدون سایهافکنی نصب شوند.

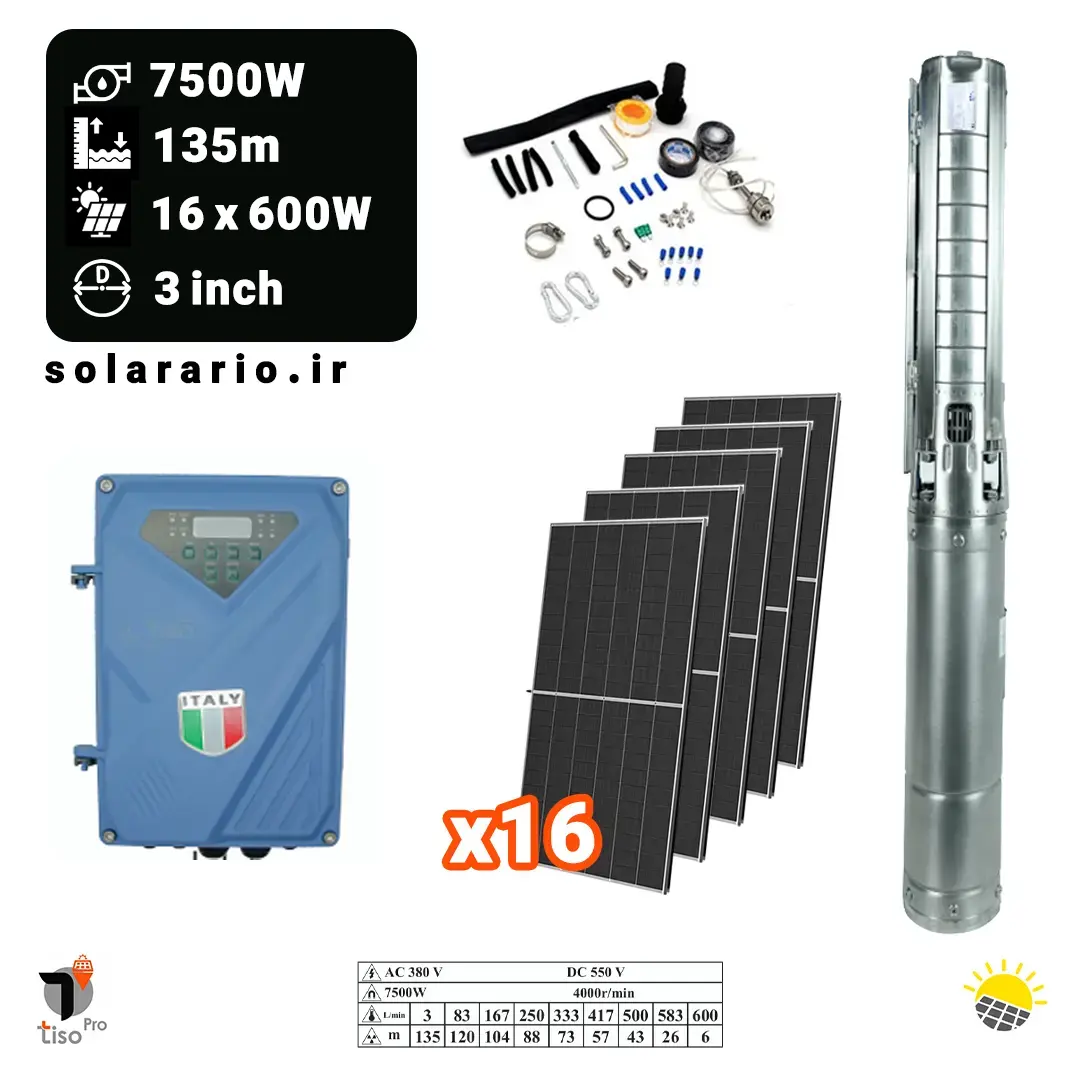

محتویات جعبه
۱. پمپ شناور ۷۵۰۰ وات (۱۰ اسببخار) به همراه کابل مخصوص
۲. شانزده عدد پنل خورشیدی ۶۰۰ وات
۳. کنترلکننده هوشمند MPPT با ولتاژ ۵۵۰ ولت DC و نمایشگر دیجیتال پیشرفته
۴. کابلهای اتصال ضدآب
۵. تجهیزات نصب کامل (پایه، پیچ، مهره، براکت)
۶. دفترچه راهنمای فارسی جامع
جمعبندی
پکیج تیسو پلاس ۱۰ اسببخار با ترکیب پمپ شناور پرقدرت مناسب عمق ۱۳۵ متر، شانزده پنل ۶۰۰ واتی باکیفیت و کنترلکننده هوشمند با ولتاژ ۵۵۰ ولت و راندمان MPPT بالای ۹۹٪، یک راهکار جامع، مطمئن و اقتصادی برای تأمین آب از چاههای عمیق است. این سیستم با قطر لوله ۳ اینچ و دبی مناسب، نیازهای سنگین کشاورزی صنعتی، دامداری، آبرسانی شهری و صنعت را به بهترین شکل ممکن تأمین میکند و با قابلیت اتصال هیبریدی به شبکه برق، عملکردی بیوقفه را در تمام ساعات شبانهروز تضمین مینماید.
برای مشاوره تخصصی و خرید، با کارشناسان ما تماس بگیرید.
