معرفی محصول

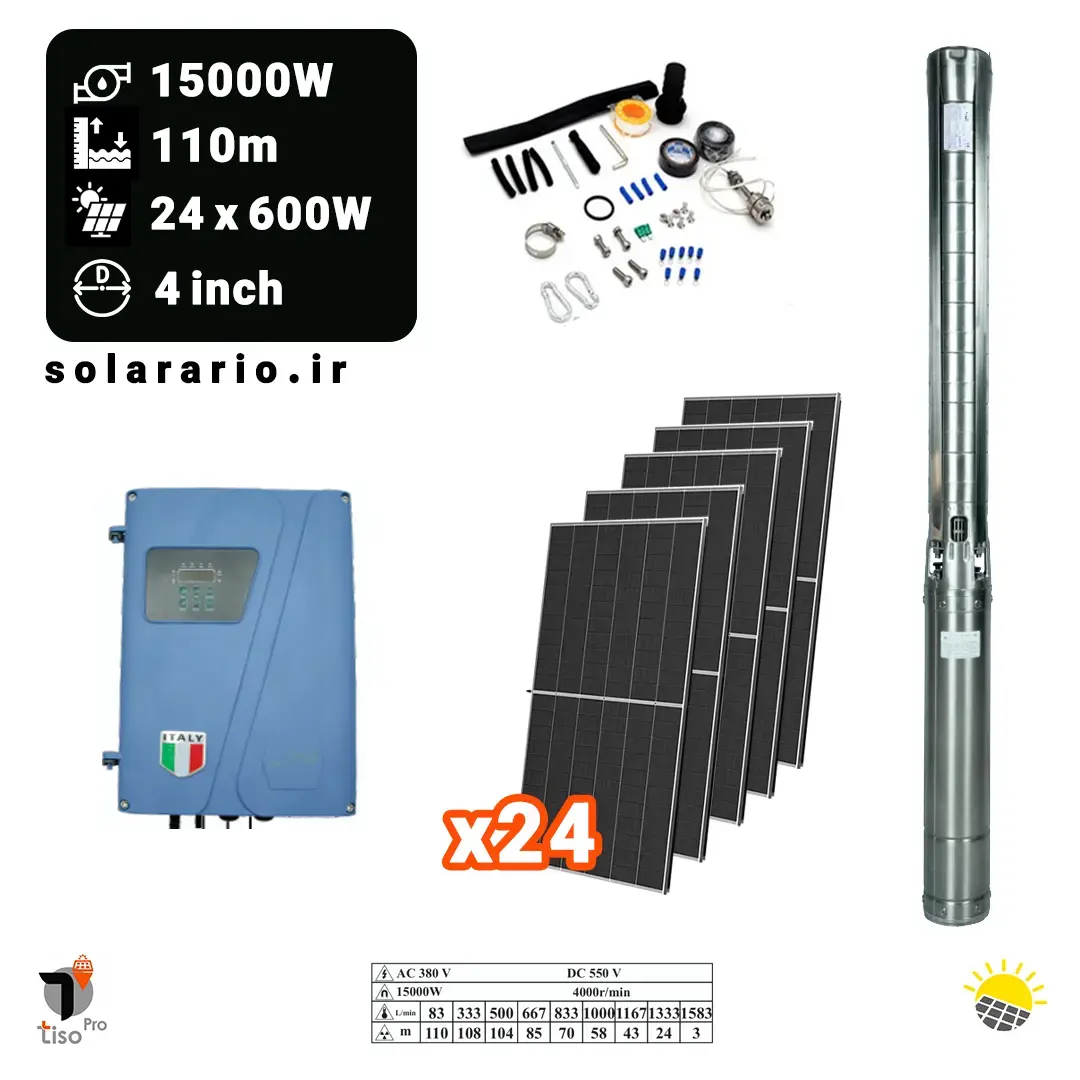

پکیج پمپ آب خورشیدی تیسو پلاس با توان ۲۰ اسببخار (۱۵۰۰۰ وات)، یک سیستم صنعتی فوقپرقدرت برای پمپاژ آب با دبی بسیار بالا از چاههای عمیق تا عمق ۱۱۰ متر طراحی شده است. این پکیج با بهرهگیری از بیست و چهار پنل خورشیدی ۶۰۰ واتی و کنترلکننده پیشرفته با MPPT در بازه ولتاژ ۵۵۰ ولت DC، یکی از قدرتمندترین گزینههای موجود برای پروژههای بزرگ آبرسانی، کشاورزی صنعتی و مجتمعهای مسکونی پرجمعیت در مناطق دور از شبکه برق محسوب میشود.
قطر لوله ۴ اینچ در این پکیج، امکان عبور حجم بسیار بالای آب را با افت فشار حداقلی فراهم میکند و آن را به گزینهای ایدهآل برای آبیاری زمینهای وسیع، تأمین آب مجتمعهای بزرگ و پروژههای صنعتی تبدیل کرده است. پمپهای شناور برای منابع آب با عمق بیش از ۱۰ متر گزینهای ایدهآل هستند و عملکرد بسیار خوبی در چاههای عمیق دارند .
اجزای پکیج
۱. بیست و چهار پنل خورشیدی ۶۰۰ وات
مجموع توان ۱۴۴۰۰ وات، تولید برق DC با راندمان بالا. این تعداد پنل با توان بالا، انرژی کافی برای راهاندازی پمپ با دبی بسیار بالا در عمق ۱۱۰ متر را فراهم میکند و ذخیرهی توان مناسبی برای عملکرد پایدار سیستم در ساعات ابری، غبارآلود و کمنور روز دارد. طبق اصول طراحی سیستمهای پمپ خورشیدی، توان پنلها باید با در نظر گرفتن شرایط تابش منطقه و افت راندمان محاسبه شود . پنلها با آرایش سری-موازی مناسب به ولتاژ ۵۵۰ ولت دسترسی پیدا میکنند.
۲. کنترلکننده هوشمند با فناوری MPPT (بازه ولتاژ ۵۵۰ ولت DC)
تبدیل و بهینهسازی توان پنلها با ولتاژ ورودی بالا. کنترلکنندههای مجهز به MPPT با ردیابی نقطه حداکثر توان، همواره تلاش میکنند پنلها در حداکثر توان ممکن کار کنند و با استارت نرم، از ضربه قوچ در لولهها جلوگیری میکنند . حفاظت کامل در برابر ولتاژ پایین/بالا، اتصال کوتاه، اضافهبار، خشککاری پمپ و دمای بالا. دارای نمایشگر دیجیتال پیشرفته برای مانیتورینگ لحظهای. قابلیت اتصال هیبریدی به شبکه برق و ژنراتور پشتیبان برای عملکرد ۲۴ ساعته.
۳. پمپ شناور ۲۰ اسببخار (۱۵۰۰۰ وات) – عمق ۱۱۰ متر – اتصال ۴ اینچ
بدنه استیل ضدزنگ درجه یک با مقاومت بالا در برابر خوردگی و سایش، طراحی شده برای چاههای عمیق با دبی بسیار بالا. قطر لوله ۴ اینچ امکان عبور حجم بالای آب را با حداقل افت فشار فراهم میکند. موتور از نوع براشلس (Brushless) با راندمان بالا و طول عمر بسیار زیاد .
عملکرد و دبی
سیستمهای پمپ خورشیدی با سه پارامتر اصلی دبی (Flow Rate)، هد (Head) و توان مصرفی تعریف میشوند . برای این پکیج با توجه به توان ۱۵۰۰۰ وات، عمق ۱۱۰ متر و قطر لوله ۴ اینچ:
حداکثر دبی (Qmax): حدود ۶۰ تا ۷۰ مترمکعب در ساعت (در کمترین عمق)
دبی در عمق ۱۱۰ متر: حدود ۳۵ تا ۴۰ مترمکعب در ساعت
برای محاسبه دقیقتر، باید هد دینامیک کل (TDH) محاسبه شود که مجموع سه جزء است: هد ایستا (فاصله عمودی از سطح آب تا محل تخلیه)، هد فشاری (فشار مورد نیاز در خروجی که هر ۰.۱ مگاپاسکال معادل ۱۰ متر هد است) و هد اصطکاکی (افت فشار ناشی از لولهها و اتصالات که با افزایش طول و کاهش قطر لوله بیشتر میشود) . هد پمپ باید از TDH سیستم بیشتر باشد تا پمپاژ موفق انجام شود . به دلیل قطر ۴ اینچ، افت اصطکاک در این سیستم بهطور قابل توجهی کاهش مییابد.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| توان پمپ | ۱۵۰۰۰ وات (۲۰ اسببخار) |
| حداکثر عمق پمپاژ (هد) | ۱۱۰ متر |
| قطر لوله خروجی | ۴ اینچ |
| نوع پمپ | شناور (Submersible) |
| تعداد و توان پنل | ۲۴ عدد × ۶۰۰ وات |
| مجموع توان پنلها | ۱۴۴۰۰ وات |
| تکنولوژی کنترلکننده | MPPT (ردیابی نقطه حداکثر توان) |
| ولتاژ کاری MPPT | ۵۵۰ ولت DC |
| نوع موتور | براشلس (Brushless) |
| جنس بدنه | استیل ضدزنگ |
مزایا
توان بالا و عمق مناسب – مناسب برای چاههای عمیق تا ۱۱۰ متر با دبی بسیار بالا
قطر لوله ۴ اینچ – عبور دبی بسیار بالا با افت فشار حداقلی، مناسب برای آبیاری وسیع
بیست و چهار پنل ۶۰۰ واتی – مجموع ۱۴۴۰۰ وات، تأمین توان پایدار حتی در شرایط نوری نامطلوب
ولتاژ ۵۵۰ ولت DC – کاهش چشمگیر تلفات انرژی در مسیر انتقال طولانی
مستقل از برق شهری – حذف کامل قبوض برق و هزینههای کابلکشی
هزینه نگهداری بسیار پایین – موتور براشلس با طول عمر بالا
حفاظتهای هوشمند کامل – حفاظت در برابر ولتاژ پایین/بالا، اضافهبار، اتصال کوتاه، خشککاری و دمای بالا
کاربردها
تأمین آب از چاههای عمیق برای مصارف کشاورزی و صنعتی
آبیاری زمینهای کشاورزی وسیع و باغهای بزرگ
تأمین آب دامداریهای صنعتی بسیار بزرگ (بیش از ۳۰۰ رأس گاو)
تأمین آب شرب روستاها و مجتمعهای مسکونی پرجمعیت
پروژههای فضای سبز شهری و گلخانههای صنعتی بزرگ
مصارف صنعتی و معدنی در مناطق دور از شبکه برق
نکات مهم در نصب
محاسبه هد دینامیک کل (TDH): برای پمپاژ موفق در عمق ۱۱۰ متر، محاسبه دقیق TDH ضروری است. هد پمپ باید حدود ۱.۱۵ تا ۱.۲ برابر TDH محاسبهشده باشد تا عملکرد مطلوب تضمین شود .
آرایش پنلها: برای دستیابی به ولتاژ ۵۵۰ ولت MPPT، پنلها باید بهصورت سری-موازی مناسب متصل شوند.
مخزن ذخیره آب: استفاده از مخزن ذخیره در سطح زمین، بهرهوری سیستم را به حداکثر میرساند و آب را برای استفاده در شبانهروز ذخیره میکند .
موقعیتیابی پنلها: پنلها باید در محلی با حداکثر تابش مستقیم خورشید و بدون سایهافکنی نصب شوند.
محتویات جعبه
۱. پمپ شناور ۱۵۰۰۰ وات (۲۰ اسببخار) به همراه کابل مخصوص
۲. بیست و چهار عدد پنل خورشیدی ۶۰۰ وات
۳. کنترلکننده هوشمند MPPT با ولتاژ ۵۵۰ ولت DC و نمایشگر دیجیتال پیشرفته
۴. کابلهای اتصال ضدآب
۵. تجهیزات نصب کامل (پایه، پیچ، مهره، براکت)
۶. دفترچه راهنمای فارسی جامع
جمعبندی
پکیج تیسو پلاس ۲۰ اسببخار با ترکیب پمپ شناور پرقدرت با دبی بسیار بالا مناسب عمق ۱۱۰ متر، بیست و چهار پنل ۶۰۰ واتی باکیفیت و کنترلکننده هوشمند با ولتاژ ۵۵۰ ولت، یک راهکار جامع، مطمئن و اقتصادی برای تأمین آب با حجم بالا در پروژههای بزرگ است. این سیستم با قطر لوله ۴ اینچ و دبی بسیار بالا، نیازهای سنگین کشاورزی صنعتی، دامداری، آبرسانی شهری و صنعت را به بهترین شکل ممکن تأمین میکند و با حذف هزینههای سوخت و برق، در بلندمدت سرمایهگذاری بسیار مقرونبهصرفهای محسوب میشود .
برای مشاوره تخصصی و خرید، با کارشناسان ما تماس بگیرید.
