معرفی محصول

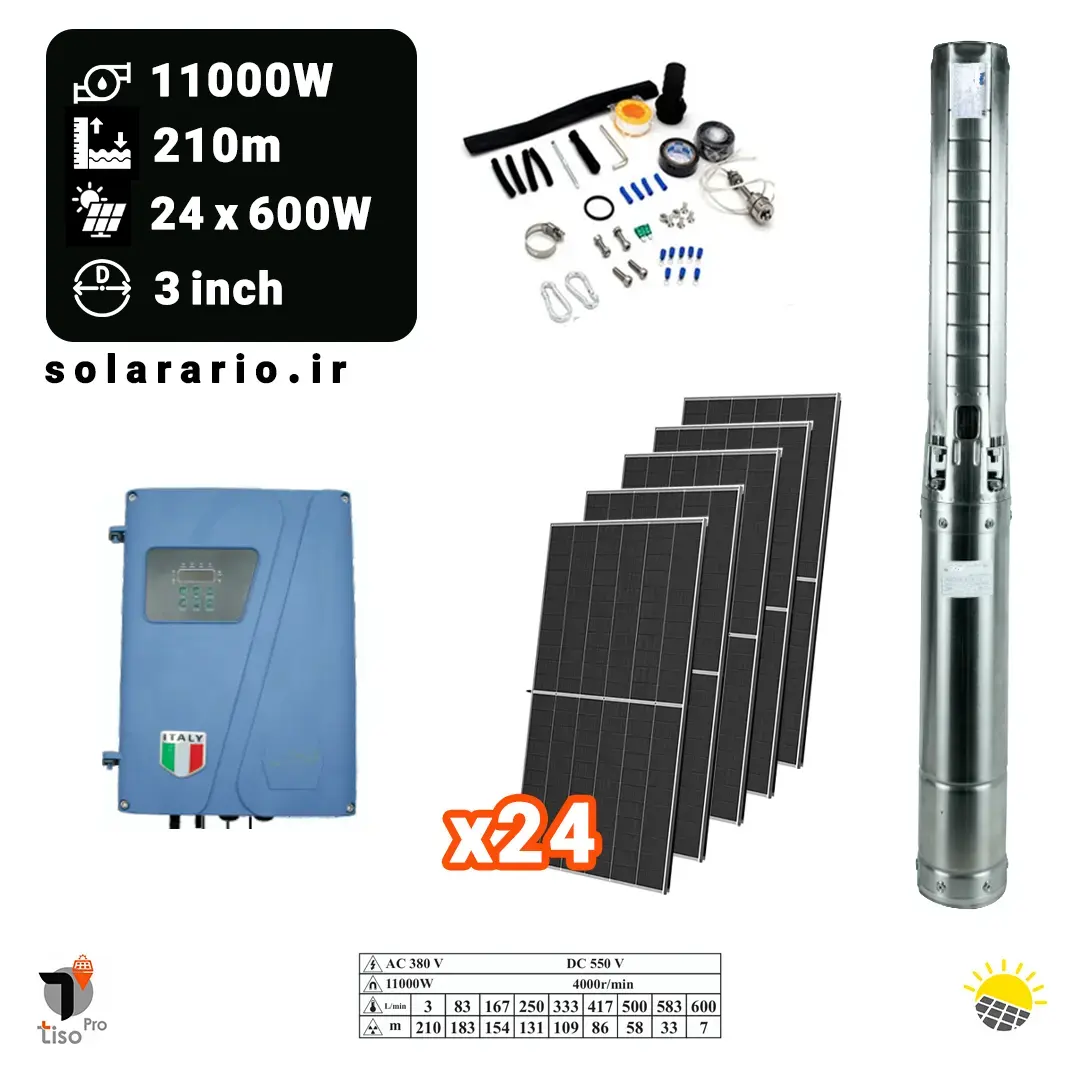

پکیج پمپ آب خورشیدی تیسو پلاس با توان ۱۴.۵ اسببخار (۱۱۰۰۰ وات)، یک سیستم صنعتی فوقپرقدرت برای پمپاژ آب با دبی بالا از چاههای بسیار عمیق تا عمق ۲۱۰ متر طراحی شده است. این پکیج با بهرهگیری از بیست و چهار پنل خورشیدی ۶۰۰ واتی و کنترلکننده پیشرفته با MPPT در بازه ولتاژ ۵۵۰ ولت DC، یکی از قدرتمندترین گزینههای موجود برای پروژههای بزرگ آبرسانی، کشاورزی صنعتی، مجتمعهای مسکونی پرجمعیت و پروژههای معدنی در مناطق دور از شبکه برق محسوب میشود.
بر اساس مشخصات فنی پمپهای مشابه در بازار، این پکیج حداکثر دبی ۳۶ مترمکعب بر ساعت را در هد ۲۱۰ متر ارائه میدهد . پمپ از نوع چندمرحلهای (Multistage) با چندین پروانه سری طراحی شده تا فشار مورد نیاز برای عبور از عمق ۲۱۰ متر را تأمین کند.
اجزای پکیج
۱. بیست و چهار پنل خورشیدی ۶۰۰ وات
مجموع توان ۱۴۴۰۰ وات، تولید برق DC با راندمان بالا. این تعداد پنل با توان بالا، انرژی کافی برای راهاندازی پمپ در عمق ۲۱۰ متر را فراهم میکند و ذخیرهی توان مناسبی برای عملکرد پایدار سیستم در ساعات ابری، غبارآلود و کمنور روز دارد. پنلها با آرایش سری-موازی مناسب (۱۲+۱۲ پنل در دو رشته موازی) به ولتاژ ۵۵۰ ولت دسترسی پیدا میکنند.
۲. کنترلکننده هوشمند با فناوری MPPT (بازه ولتاژ ۵۵۰ ولت DC)
تبدیل و بهینهسازی توان پنلها با ولتاژ ورودی بالا. این کنترلکننده با راندمان MPPT بالا، حداکثر توان را از پنلها استخراج میکند . استارت نرم جهت جلوگیری از ضربه قوچ و افزایش چشمگیر طول عمر پمپ. حفاظت کامل در برابر ولتاژ پایین/بالا، اتصال کوتاه، اضافهبار، خشککاری پمپ و دمای بالا. دارای نمایشگر دیجیتال پیشرفته برای مانیتورینگ لحظهای. قابلیت اتصال به شبکه برق و ژنراتور پشتیبان برای عملکرد ۲۴ ساعته.
۳. پمپ شناور ۱۴.۵ اسببخار (۱۱۰۰۰ وات) – عمق ۲۱۰ متر – اتصال ۳ اینچ
بدنه استیل ضدزنگ درجه یک با مقاومت بالا در برابر خوردگی و سایش. پمپ از نوع چندمرحلهای (Multistage) با قابلیت تولید فشار بالا برای عمق ۲۱۰ متر . قطر لوله ۳ اینچ برای پمپاژ آب با دبی مطلوب در عمق زیاد بهینهسازی شده و افت فشار اصطکاکی را به حداقل میرساند . موتور از نوع براشلس (Brushless) با راندمان بالا و طول عمر بسیار زیاد.
عملکرد و دبی
سیستمهای پمپ خورشیدی با سه پارامتر اصلی دبی (Flow Rate)، هد (Head) و توان مصرفی تعریف میشوند . برای این پکیج با توجه به توان ۱۱۰۰۰ وات، عمق ۲۱۰ متر و قطر لوله ۳ اینچ:
حداکثر دبی (Qmax): ۳۶ مترمکعب در ساعت
دبی در عمق ۲۱۰ متر: حدود ۲۰-۲۵ مترمکعب در ساعت
برای محاسبه دقیقتر، باید هد دینامیک کل (TDH) محاسبه شود که مجموع سه جزء است: هد ایستا (فاصله عمودی از سطح آب تا محل تخلیه)، هد فشاری (فشار مورد نیاز در خروجی که هر ۰.۱ مگاپاسکال معادل ۱۰ متر هد است) و هد اصطکاکی (افت فشار ناشی از لولهها و اتصالات که برای هر ۱۰۰ متر لوله حدود ۱۰ متر برآورد میشود) . هد پمپ باید همیشه از TDH سیستم بیشتر باشد تا پمپاژ موفق انجام شود .
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| توان پمپ | ۱۱۰۰۰ وات (۱۴.۵ اسببخار) |
| حداکثر عمق پمپاژ (هد) | ۲۱۰ متر |
| قطر لوله خروجی | ۳ اینچ |
| نوع پمپ | شناور چندمرحلهای (Multistage Submersible) |
| تعداد و توان پنل | ۲۴ عدد × ۶۰۰ وات |
| مجموع توان پنلها | ۱۴۴۰۰ وات |
| تکنولوژی کنترلکننده | MPPT (ردیابی نقطه حداکثر توان) |
| ولتاژ کاری MPPT | ۵۵۰ ولت DC |
| نوع موتور | براشلس (Brushless) |
| جنس بدنه | استیل ضدزنگ |
| حداکثر دبی | ۳۶ مترمکعب بر ساعت |
مزایا
توان بالا و عمق بسیار زیاد – مناسب برای چاههای عمیق تا ۲۱۰ متر با دبی بالا
قطر لوله ۳ اینچ – کاهش افت اصطکاکی و افزایش راندمان پمپاژ
بیست و چهار پنل ۶۰۰ واتی – مجموع ۱۴۴۰۰ وات، تأمین توان پایدار حتی در شرایط نوری نامطلوب
ولتاژ ۵۵۰ ولت DC – کاهش چشمگیر تلفات انرژی در مسیر انتقال طولانی
مستقل از برق شهری – حذف کامل قبوض برق و هزینههای کابلکشی
هزینه نگهداری بسیار پایین – موتور براشلس با طول عمر بالا
حفاظتهای هوشمند کامل – حفاظت در برابر ولتاژ پایین/بالا، اضافهبار، اتصال کوتاه، خشککاری و دمای بالا
کاربردها
تأمین آب از چاههای عمیق در مناطق کوهستانی و مرتفع
آبیاری زمینهای کشاورزی بزرگ با دبی مناسب
تأمین آب دامداریهای صنعتی بسیار بزرگ (بیش از ۳۰۰ رأس گاو)
تأمین آب شرب روستاها و مجتمعهای مسکونی پرجمعیت
پروژههای فضای سبز شهری و گلخانههای صنعتی
مصارف صنعتی و معدنی در مناطق دور از شبکه برق
نکات مهم در نصب
محاسبه هد دینامیک کل (TDH) : برای پمپاژ موفق در عمق ۲۱۰ متر، محاسبه دقیق TDH ضروری است. هد پمپ باید از TDH سیستم بیشتر باشد .
افت اصطکاکی در لولهها: با توجه به عمق زیاد و طول لوله، افت فشار ناشی از اصطکاک قابل توجه است. استفاده از لوله با قطر ۳ اینچ به کاهش این افت کمک میکند .
آرایش پنلها: برای دستیابی به ولتاژ ۵۵۰ ولت MPPT، پنلها باید بهصورت سری-موازی مناسب متصل شوند.
مخزن ذخیره آب: استفاده از مخزن ذخیره در سطح زمین، بهرهوری سیستم را به حداکثر میرساند و آب را برای استفاده در شبانهروز ذخیره میکند.
محتویات جعبه
۱. پمپ شناور ۱۱۰۰۰ وات (۱۴.۵ اسببخار) به همراه کابل مخصوص
۲. بیست و چهار عدد پنل خورشیدی ۶۰۰ وات
۳. کنترلکننده هوشمند MPPT با ولتاژ ۵۵۰ ولت DC و نمایشگر دیجیتال پیشرفته
۴. کابلهای اتصال ضدآب
۵. تجهیزات نصب کامل (پایه، پیچ، مهره، براکت)
۶. دفترچه راهنمای فارسی جامع
جمعبندی
پکیج تیسو پلاس ۱۴.۵ اسببخار با ترکیب پمپ شناور چندمرحلهای پرقدرت با دبی ۳۶ مترمکعب بر ساعت و عمق ۲۱۰ متر، بیست و چهار پنل ۶۰۰ واتی باکیفیت و کنترلکننده هوشمند با ولتاژ ۵۵۰ ولت، یک راهکار جامع، مطمئن و اقتصادی برای تأمین آب با دبی بالا از چاههای بسیار عمیق است. این سیستم با قطر لوله ۳ اینچ، نیازهای سنگین کشاورزی صنعتی، دامداری و آبرسانی شهری را به بهترین شکل ممکن تأمین میکند و با حذف هزینههای سوخت و برق، در بلندمدت سرمایهگذاری بسیار مقرونبهصرفهای محسوب میشود.
برای مشاوره تخصصی و خرید، با کارشناسان ما تماس بگیرید.
